屏蔽机柜监控系统 |

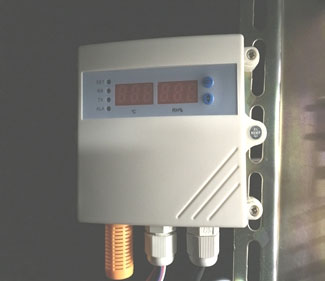

1、屏蔽机柜温湿度控制装置 温湿度控制器图示:
屏蔽机柜配置一组温湿度控制器可实现机柜内部的温度与湿度的监控和报警。 温度监控范围:—20℃—+70℃,检测精度:±0.5℃。 湿度监控范围:0%—100% ,检测精度:±3%。 监测报警设置数据具有掉电保持功能。 温湿度控制器使用说明见附件一。

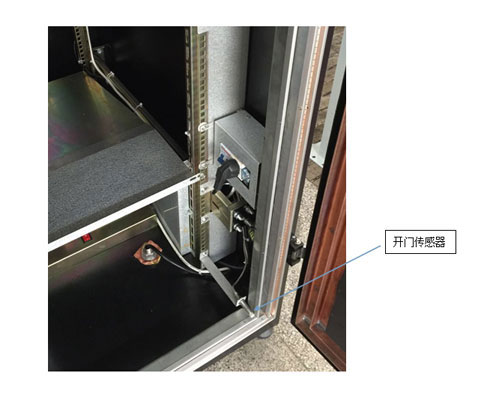

2、开门监控报警装置 开门报警装置图示:

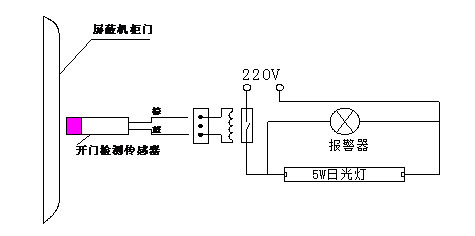

开门报警电路

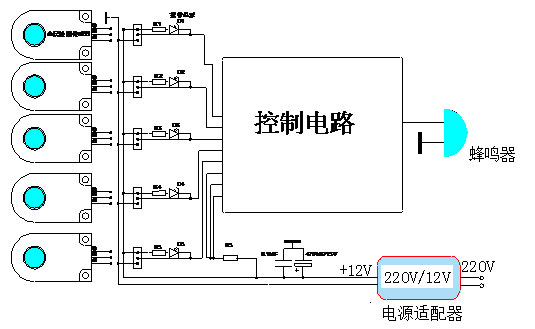

为保证屏蔽机柜的工作状态处于安全状态,机柜配置了开门报警装置。在机柜门被打开的时候报警器将发出报警声提示使用者应及时关闭机柜门。 机柜内照明:机柜门打开后自动启动机内照明灯提供工作照明。 3、波导管内禁止穿用金属线缆检测监控 波导管内禁穿金属线缆检测报警电路图示:

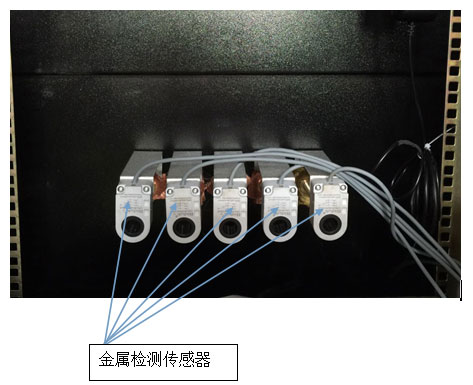

波导管内金属线缆检测传感器装置安装:

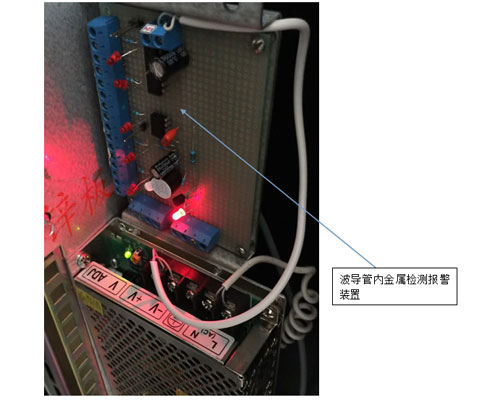

波导管内金属检测报警电路装置
屏蔽机柜安装的波导管是使用光纤信号缆的通道,禁止在波导管内穿用金属线缆以防止屏蔽功能被破坏。 波导管金属线缆检测报警装置可以检测到在波导管内有金属(铁、铜、铝等材料)线缆穿过并有报警信号提示。 小金属检测精度:≦Φ0.2mm。(出厂时按Φ0.3mm规格调整) |
